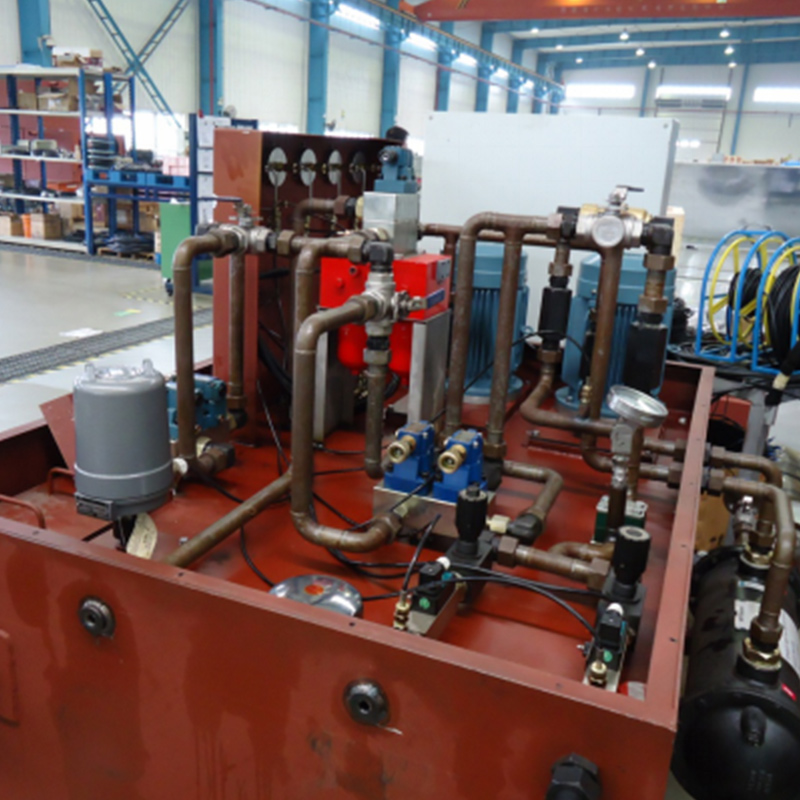

使用条件
本产品适用于稀油循环润滑系统中,其工作介质为汽轮机油、20~25号机械油及轧钢机油,运动粘度等级为N22~N460(相当ISO VG22~VG460)。
稀油站的公称供油压力为0.63MPa;过滤精度0.08~0.12mm;冷却水温≤28℃;冷却水压力0.2~0.3MPa;换热器进油温度为50℃,温降7~8℃;使用蒸汽加热时蒸汽压力为0.2~0.4MPa。
工作原理
工作时,油液由齿轮泵从油箱吸出,经单向阀、双筒网式油滤器、列管式油冷却器,被直接送到设备的润滑点。油站的最高供油压力为0.4MPa,最低供油压力为0.1MPa,根据润滑点的要求,通过调节安全阀确定使用压力,当油站的工作压力超过安全阀的调定压力时,安全阀将自动打开,多余的油液即流回油箱。正常工作时,油泵一台工作、一台备用。有时设备耗油量由于某种原因需要增加时,则系统压力下降,当降到调定值时,通过压力控制器调节,备用泵自动开启,与工作泵一起工作,直到压力正常时,备用泵自动停止。若油压继续下降到另一调定值时,则通过另一压力控制器调节,发出事故警报。
双筒网片式油滤器的一组过滤滤芯工作,一组过滤滤芯备用,在进出口处接有差压发讯器,当压差超过0.15MPa(≥250L/min稀油站为0.15~0.1MPa),人工切换,备用滤芯工作,取出原工作滤芯,清洗或更换滤片。
油站出油口接有压力式电接点温度计,根据供油温度要求,调定最高和最低两个界限。在低温时,信号灯亮,人工开启加热器进行加热,当油温升至高点时,自动切断加热器,停止加热;供油口温度高时,报警并开冷却器。
≥250L/min稀油站,采用蒸汽加热油箱中的润滑油,仪表盘尚多一检测冷却器进出水管压差的仪表,其主要部件均另外装于基础上;而≤125L/min稀油站的全部部件都装在油箱上,为整体式结构。
结构特点
a)设有备用油泵,可保证向润滑点连续供油。
b)过滤器放在冷却器之前,可提高过滤和通过能力;更适合较高粘度的润滑介质。
c)采用双筒式过滤器,可不停车进行滤芯的清洗和更换。
d)采用列管式油冷却器,冷却效果好,阻力小,便于维修。
e)回油设有磁网过滤,可吸附清除油液中铁质微粒,保证油液清洁度及提高润滑部件寿命。
f)配有仪表盘和电控箱,观察运行参数方便,可实现自动控制和事故报警。
技术参数
型 号 | XYZ | XYZ | XYZ | XYZ | XYZ | XYZ | XYZ | XYZ | XYZ | XYZ | XYZ | XYZ | |
-6G | -10G | -16G | -25G | -40G | -63G | -100G | -125G | -250G | -400G | -630G | -1000G | ||
供油压力(MPa) | ≤0.4 | ||||||||||||
公称流量(L/min) | 6 | 10 | 16 | 25 | 40 | 63 | 100 | 125 | 250 | 400 | 630 | 1000 | |
供油温度(℃) | 40±3 | ||||||||||||
油箱容积(m3) | 0.15 | 0.63 | 1 | 1.6 | 6.3 | 10 | 16 | 25 | |||||
过滤面积(m2) | 0.05 | 0.13 | 0.19 | 0.4 | 0.52 | 0.83 | 1.31 | 2.2 | |||||
换热面积(m2) | 0.6 | 3 | 4 | 6 | 24 | 35 | 50 | 80 | |||||
冷却水耗量(m3/h) | 0.36 | 0.6 | 1 | 1.5 | 3.6 | 5.7 | 9 | 11.25 | 12~22.5 | 20~36 | 30~56 | 60~90 | |
电加热器 | 功率(kW) | 2 | 12 | 12 | 24 | / | / | / | / | ||||
电压(V) | 220 | ||||||||||||
蒸汽耗量(m3/h) | / | / | / | / | 100 | 160 | 250 | 400 | |||||
电动机 | 型 号 | JW7124-B5 | Y90S-4-B5 | Y100L1-4-B5 | Y112M-4-B5 | Y132S-4 | Y132M-4 | Y160L-4 | Y180L-4 | ||||
功率(kW) | 0.55 | 1.1 | 2.2 | 4 | 5.5 | 7.5 | 15 | 22 | |||||
转速(r/min) | 1400 | 1400 | 1430 | 1440 | 1440 | 1440 | 1460 | 1470 | |||||
重 量(kg) | 308 | 309 | 628 | 629 | 840 | 842 | 1260 | 1262 | 3980 | 5418 | 8750 | 12096 |

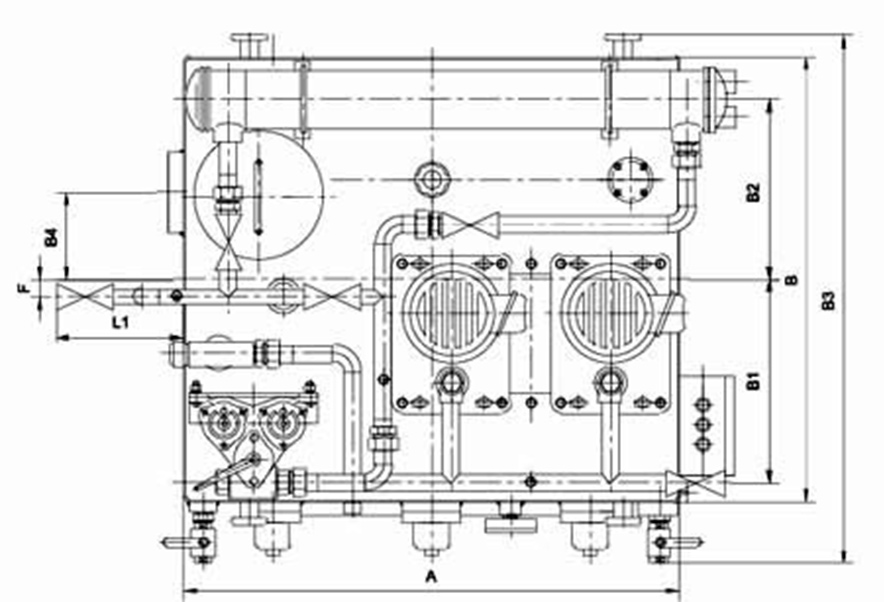

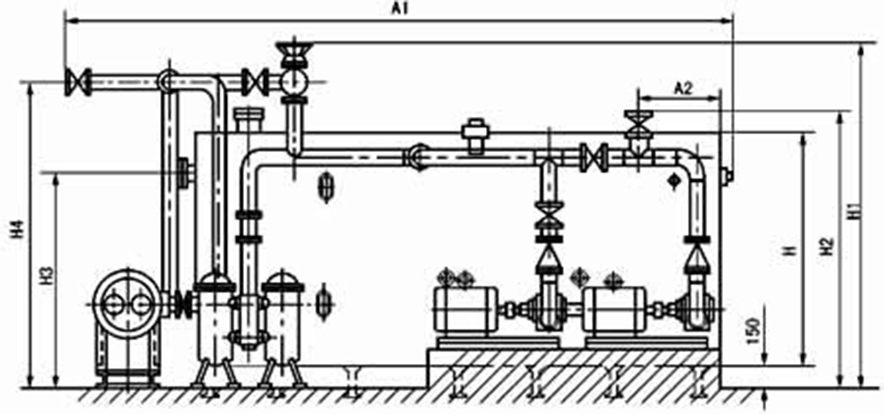

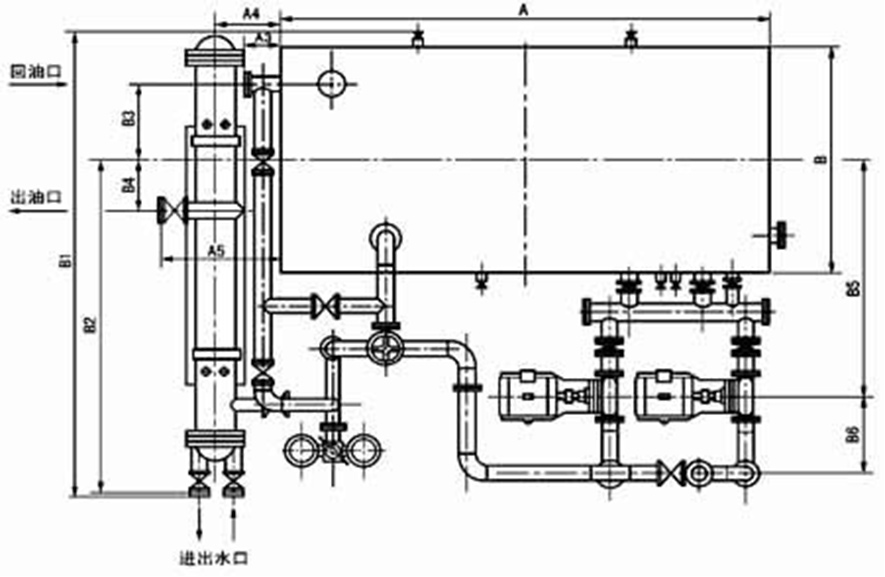

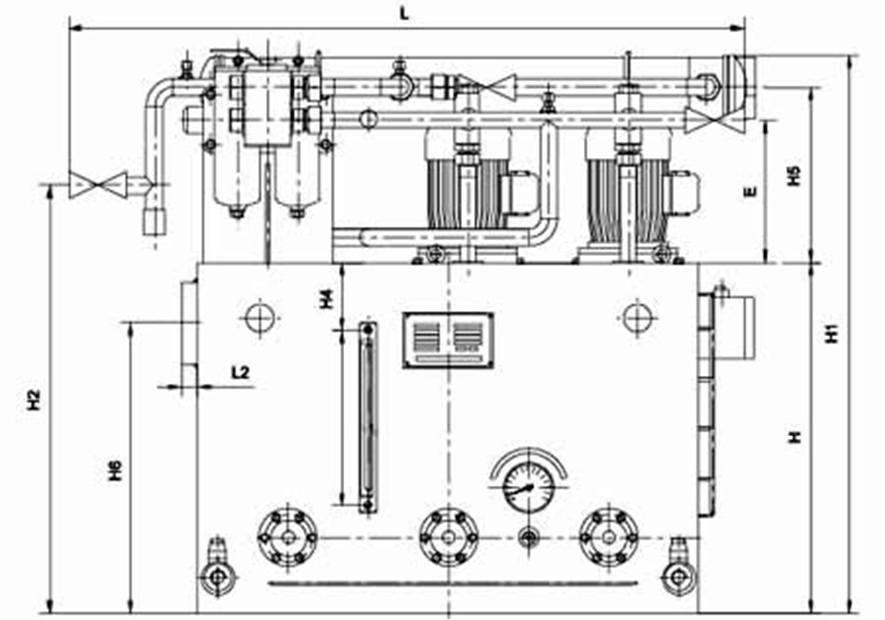

外形图
型号说明
型 号 | DM | d | A | B | H | L | L1 | L2 | B1 | B2 | B3 | E | B4 | F | H1 | H2 | H3 | H4 | H5 | H6 | d1 |
XYZ-6G | 25 | G1/2″ | 700 | 550 | 450 | 890 | 190 | 20 | 255 | 220 | 742 | 213 | 150 | 0 | 800 | 550 | 268 | 80 | 268 | 380 | G3/4″ |
XYZ-10G | |||||||||||||||||||||
XYZ-16G | 50 | G1″ | 1000 | 900 | 700 | 1371 | 256 | 30 | 410 | 363 | 1120 | 285 | 175 | 35 | 1120 | 855 | 350 | 130 | 350 | 580 | G1″ |
XYZ-25G | |||||||||||||||||||||
XYZ-40G | 50 | G11/4″ | 1200 | 1000 | 850 | 1545 | 235 | 30 | 470 | 390 | 1244 | 290 | 248 | 60 | 1360 | 990 | 355 | 160 | 355 | 740 | G1″ |
XYZ-63G | |||||||||||||||||||||
XYZ-100G | 80 | G11/2″ | 1500 | 1200 | 950 | 2198 | 390 | 32 | 560 | 444 | 1400 | 305 | 170 | 100 | 1500 | 978 | 355 | 180 | 375 | 820 | G11/4″ |
XYZ-125G |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

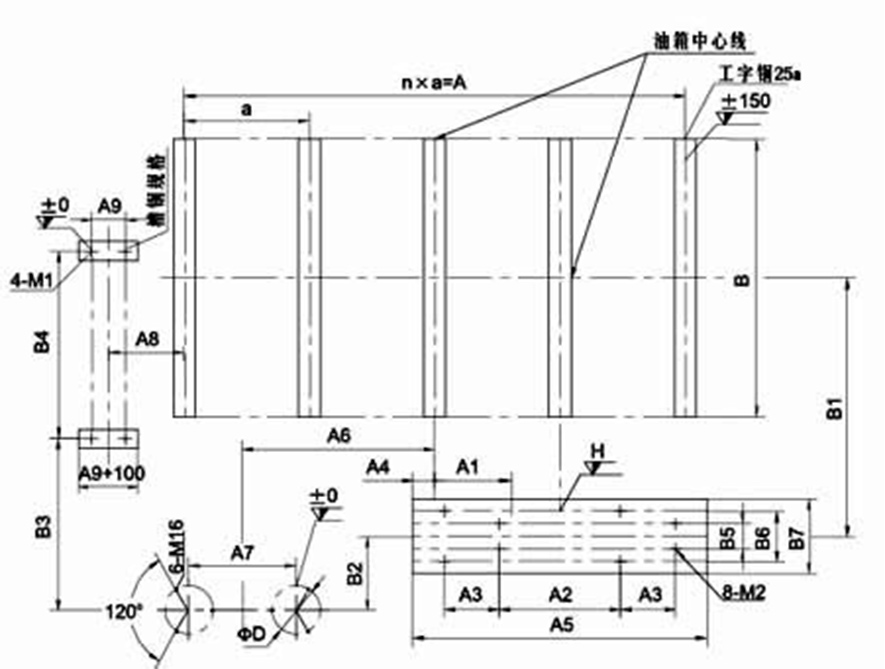

XYZ-250G~1000G稀油站地基尺寸
XYZ-250G~1000G 稀油站地基图
稀油站地基尺寸表:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

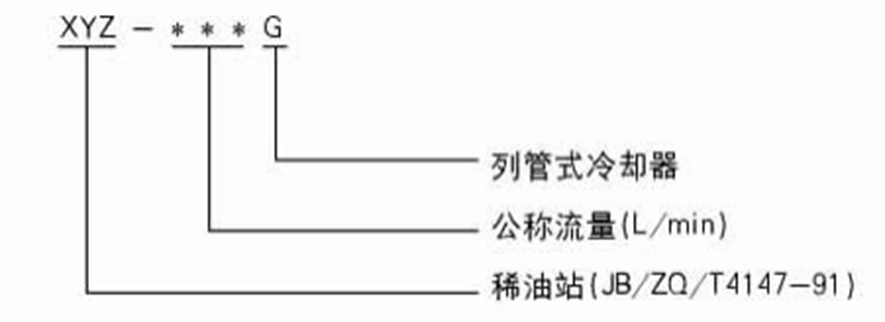

型号标注方法
