智能集中润滑系统KFRH-2000型

  • 产品名称:智能集中润滑系统KFRH-2000型
    系统组成:主控设备、油站、电磁给油器、油路、控制及信号线路。
    厂家介绍:河北凯发科技有限公司座落于河北省沧州市,专业从事润滑设备生产、阀门及维护,是一家集设计开发、产品制造工程项目成套为一体的综合性实体。
  • 咨询热线:400-1688-727
  • 产品详情

  • 联系我们

系统简介

KFRH-2000型智能集中润滑系统是我公司研制开发的新一代高新润滑技术产品。该润滑系统可根据设备现场温度、环境等不同条件或设备各部位润滑要求的不同,而采用不同油脂,适应单台设备或多台设备的各种润滑要求。

润滑系统突出优点是在设备配置、工作原理、结构布置上都做了最大的改进,改变了以往以单线或双线为主的传统润滑方式,采用微电脑技术与可编程控制器相结合的方式,使设备润滑进入一个新的里程。系统中主控设备、高压电动油泵、电磁给油器、流量传感器、压力传感器等每一个部件都是经过精心研制并专为智能润滑系统所设计的。

设备采用SIEMENS S7-200系列可编程控制器作为主要控制系统,为润滑智能控制需求提供了最恰当的解决办法,可网络挂接与上位机计算机系统进行连接以实时监控,使得润滑状态一目了然;现场供油分配直接受可编程控制器的控制,供油量大小,供油循环时间的长短都由主控系统来完成;流量传感器实时检测每个润滑点的运行状态,如有故障及时报警,且能准确判断出故障点所在,便于操作工的维护与维修。操作员可根据设备各点润滑要求的不同,通过文本显示器远程调整供油参数,以适应用户设备的润滑要求。整个润滑系统的供油部分,通过公司最新研制的高压电动润滑泵将润滑脂注入到相应的润滑点上,油泵的供油压力可达到40MPa,根据距离远近调整压力大小,调压范围在0——40MPa之间。整套系统运行稳定、可靠,自动调整润滑油(脂)供给量,减少机械磨损、提高设备使用效率,降低油品消耗,延长了维护周期,减少日常工作维护量,大大降低了生产成本,提高了生产综合效益。

工作原理

一) 该系统分为如下几大部分,主控设备、油站、电磁给油器、油路、控制及信号线路。

1、 主控设备作为润滑系统的指挥中心,其主要功能: 控制油站启停;

控制电磁给油器的运行;

现场信息收集;

监控每一个润滑点的润滑状态;

调节和显示循环时间;

调整每一个润滑点供油量;

故障报警;

与厂内主机连锁

2、油站作为润滑系统的心脏设备,它的主要功能:

将润滑脂输送到管路,通过管路及电磁给油器,最终输送到每一个润滑点。

3、电磁给油器作为润滑系统的执行机构,其主要功能:

执行主控系统送来的指令,控制油阀开启、关闭,实现控制润滑点的供油。流量传感器实时监测润滑点运行状态,将信息反馈给主控系统。

(二)控制系统工作原理

系统在自动运行时,可编程控制器按照已编制好的程序自动运行,系统首先检测系统参数,如系统中无参数时,供油系统禁止运行,只有在各系统参数输入后,系统才会按照所设定值自动运行。第一步检测联锁控制参数,参数为1时则处于联锁控制方式,系统则检测联锁信号,没有联锁信号系统禁止运行,等待主机送来联锁信号后,自动运行进入下一步;参数为2时,则处于自动运行无联锁方式直接进入下一步。第二步则检测油泵参数,油泵参数为1、3时,则1号油泵启动,油泵参数为2、4时,2号油泵启动。第三步油路打开,电磁给油器根据主控系统发来的指令进行判断,控制各润滑点支油路的通断,各润滑点的流量传感器监控润滑点的供油状态,润滑点堵塞时,报警系统立即动作,输出报警信号,同时文本显示器记录故障信息,供油时间到后,主控系统发出指令关闭当前润滑点油阀,打开下一润滑点油阀,开始给下一润滑点供油,该润滑点供油时间到后关闭,再打开后一润滑点,就这样依次按照主控设备发来指令循环下去。其供油量及供油时间都是按照设定值进行。等最后一个润滑点供完油后,最后一个电磁给油器关闭,油泵停止,系统进入第五步开始循环等待延时,在循环等待延时的过程中,系统检测自行调整参数,参数为1时,系统将每间隔30分钟,每个电磁给油器将有1秒钟的通断调整,循环等待时间到后系统又开始进入一个新的供油循环。

在设备自动运行过程中,每一个润滑点供油时,主控系统显示该点正在供油与该点供油时间以及润滑点供油状态,系统进入循环间隔时间后,主控系统显示间隔时间倒计数值,以便清楚当前设备运行状态。每一次运行后,主控系统都会自动记录下故障情况等一些数据,以便管理和维护。数显压力表随时监控系统供油压力,反馈至控制系统控制油泵启停,如系统出现油压过高的故障时,压力控制系统动作,油泵停止工作,从而保护了油泵。在设备出现故障时,主控系统采取相应措施进行处理,当措施无效后,向上位发出故障请求信号,以便检修人员来进行相应处理。

系统主要部件的基本配置与技术参数

1、 主控设备

⑴:基本配置

A--提供直流5V、24V交流220V、380V电源

B-- 西门子可编程控制器主控与扩展模块

C-- 压力显示及控制系统

D-- 供油参数调整与显示系统(17”液晶显示器)

E-- 油站控制及保护系统

F-- 控制润滑点执行系统

⑵:外观尺寸 1000mm×600mm×1800mm

⑶:内部接线端子与外部接线端口见附图

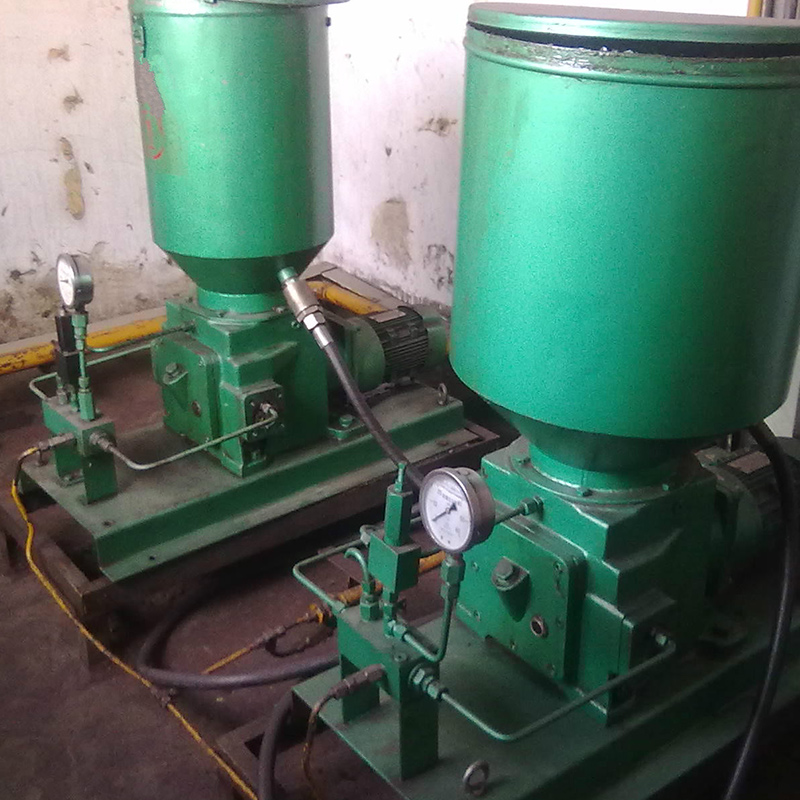

2、 油站

⑴:基本配置

A--电动高压润滑泵

B—电动加油泵

C--压力传感器

D --压力表

⑵:基本参数

Ⅰ、 电动高压润滑泵 型号:QJRB1—40

A-- 公称压力 40Mpa

B-- 给油量 400ml/min

C-- 贮油容积 100L

D-- 外观尺寸 780mm×630mm×800mm

E-- 重量 208Kg

Ⅱ、电动加油泵 型号:DJB-400B

A-- 公称压力 6Mpa

B-- 给油量 400L/h

C -- 贮油容积 260L

D -- 电机功率 1.1KW

E -- 外观尺寸 Φ600mm×1160mm

F -- 重量 68Kg

Ⅲ、压力传感器 型号:CMS-50

测定压力范围 0~50 Mpa

Ⅳ、压力表 型号:YZ-150

测定压力范围 0~50 Mpa

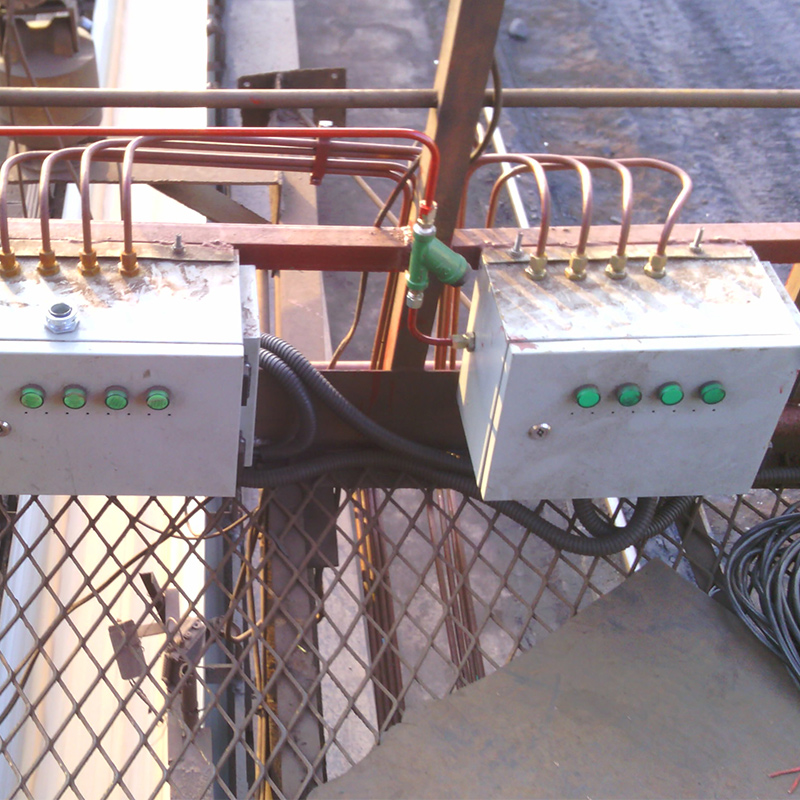

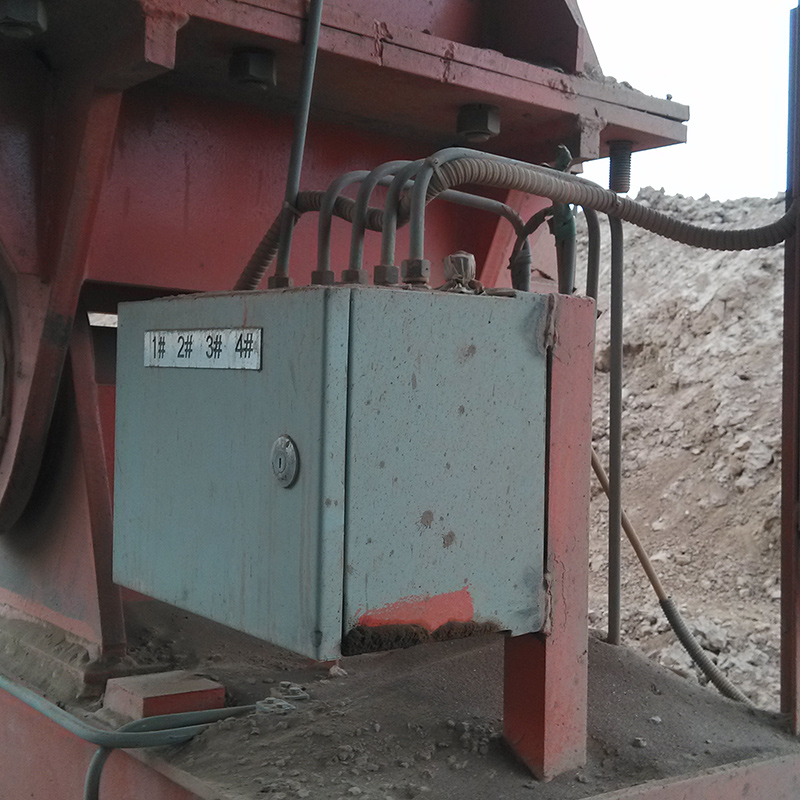

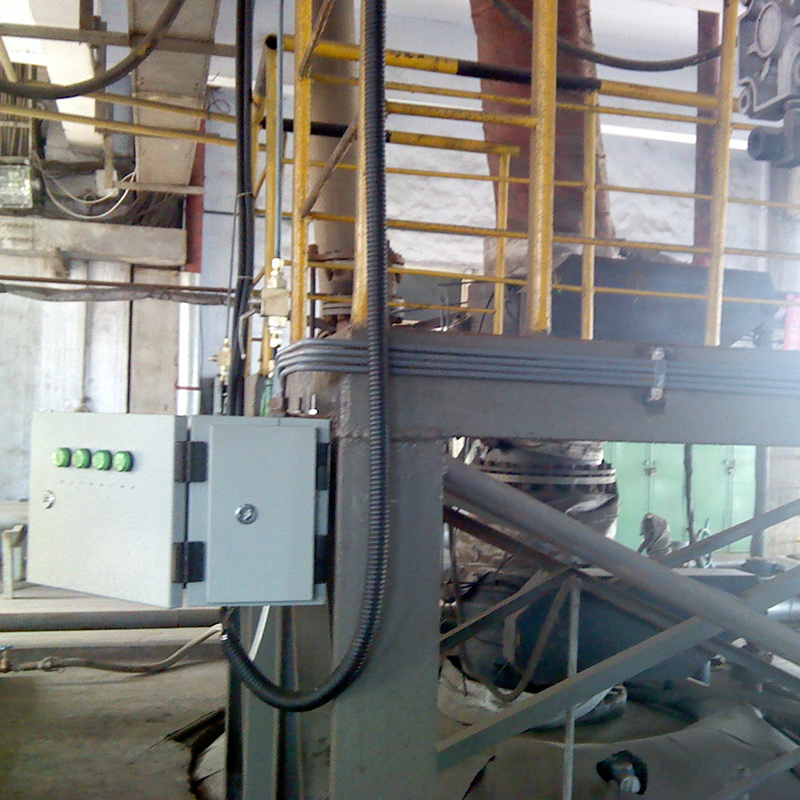

3、 电磁给油器控制箱

A-- 电磁给油器 QJDZ-1AC

B-- 流量传感器 QJLG-1G

C-- 润滑点运行指示灯 AD16-22D/S

D-- 外观尺寸 200mm×300mm×400mm

4、 油路

A-- 主管路采用Φ32×3、Φ42×4无缝钢管

B-- 支管路采用Φ10×1.5无缝钢管

C -- 活动润滑点采用软管连接

D-- 主管路采用球头活结头连接及套管焊接,支管路采用卡套连接

5、 电控线路

A-- 油站采用BV线缆,2.52×3+1.5mm2×1

B-- 电磁给油器采用 1mm2×12 BV线缆

C-- 压力传感器采用 1mm2×4 屏蔽电缆

D-- 采用电缆槽铺设
